钣金加工 钣金机箱加工有哪些注意事项

作者:恒宇泰金属制品 发表时间:2022-05-22 20:34:30

  要编写零件的工艺流程,首先要知道零件图的各种技术要求;则图面审核是对零件工艺流程编写的最重要环节。

  1检查图面是否齐全

  2图面视图关系,标注是否清楚,齐全,标注尺寸单位

  3装配关系,装配要求重点尺寸

  4新旧版图面区别

  5外文图的翻译

  6表处代号转换

  7图面问题反馈与处埋

  8材料

  9品质要求与工艺要求

  10正式发行图面,须加盖品质控制章。

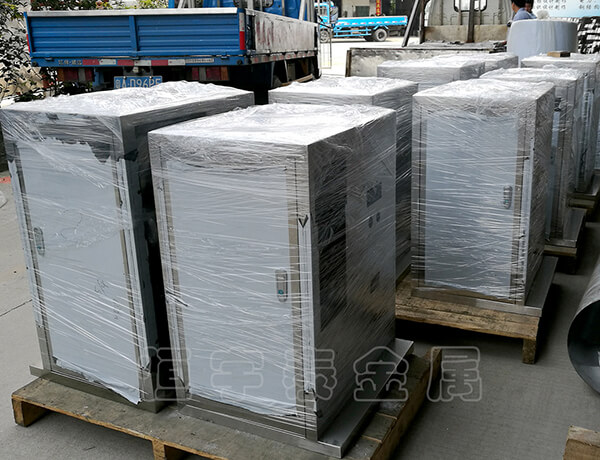

钣金加工 钣金机箱加工有哪些注意事项

那么,钣金机箱加工的注意事项呢?展开图是依据零件图(3D)展开的平面图(2D)

  1展开方式要合,要便利节省材料及加工性

  2合理选择间隙及包边方式,T=2.0以下问隙0.2,T=2-3问隙0.5,包边方式采用长边包短边(门板类)

  3合理考虑公差外形尺寸

  4毛刺方向

  5抽牙、压铆、撕裂、冲凸点,等位置方向,画出剖视图

  6核对材质板厚,以板厚公差

  7钣金机箱加工特殊角度,折弯角内半径(一般R=0.5)要试折而定展开

  8有易出错(相似不对称)的地方应重点提示

  9尺寸较多的地方要加放大图

10需喷涂保护地方须表示

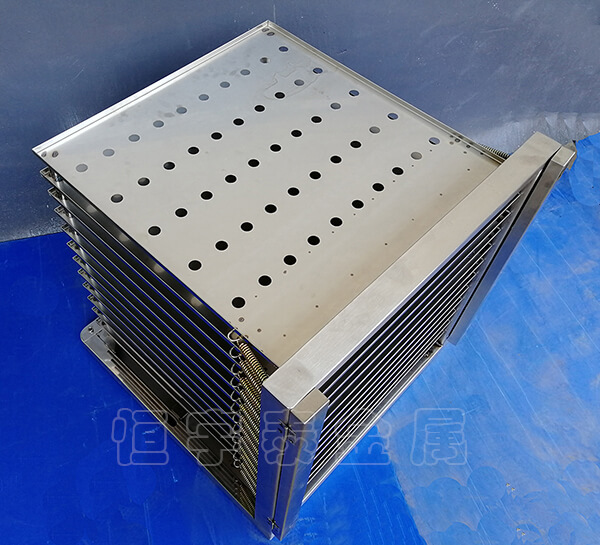

钣金加工 钣金机箱加工有哪些注意事项
