不锈钢焊接要点及注意事项

关于不锈钢焊接，很多人还是把握不住他的要点，摸不透焊接的重要，下面恒宇泰金属小编就给你们分享一下员工积累出来的经验吧，喜欢的伙伴们收藏。

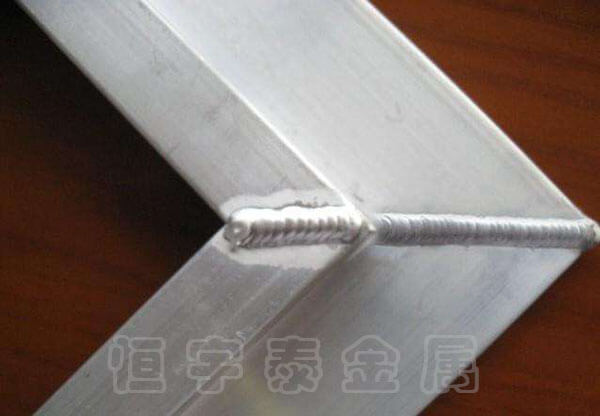

1、采用垂直外特性的电源，直流时采用正极性（焊丝接负极）；

2、一般适合于6mm以下薄板的焊接，具有焊缝成型美观，焊接变形量小的特点；

3、保护气体为氩气，纯度为99.99%。当焊接电流为50～150A时，氩气流量为8～10L/min，当电流为150～250A时，氩气流量为12～15L/min；

4、钨极从气体喷嘴突出的长度，以4～5mm为佳，，在角焊等遮蔽性差的地方是2～3mm，在开槽深的地方是5～6mm，喷嘴至工作的距离一般不超过15mm；

5、为防止焊接气孔之出现，焊接部位如有铁锈、油污等务必清理干净；

6、焊接电弧长度，焊接普通钢时，以2～4mm为佳，而焊接不锈钢时，以1～3mm为佳，过长则保护效果不好；

7、对接打底时，为防止底层焊道的背面被氧化，背面也需要实施气体保护；

8、为使氩气很好地保护焊接熔池，和便于施焊操作，钨极中心线与焊接处工件一般应保持80～85°角,填充焊丝与工件表面夹角应尽可能地小，一般为10°左右；

9、防风与换气。有风的地方，务请采取挡网的措施，而在室内则应采取适当的换气措施。

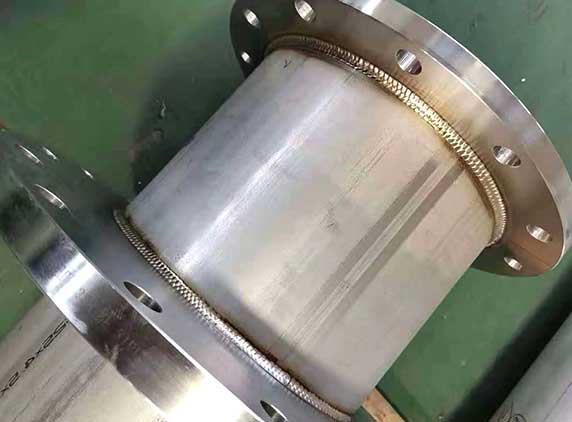

不锈钢TIG焊要点及注意事项

1.采用平特性焊接电源，直流时采用反极性（焊丝接正极）

2.一般采用纯氩气（纯度为99.99%）或Ar+2%O2,流量以20～25L/min为宜。

3.电弧长度，不锈钢的MIG焊接，一般都在喷射过渡的条件下来施焊，电压要调整到弧长在4～6mm的程度。

4.防风。MIG焊接容易受到风的影响，有时办为风而产生气孔，所以风速在0.5m/sec以上的地方，都应当采取防风措施。
