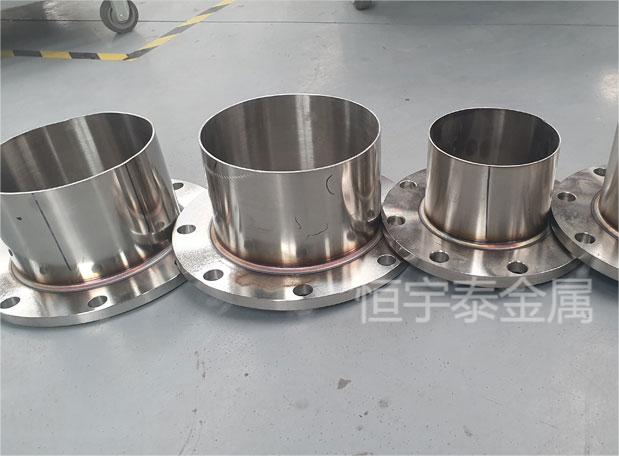

不锈钢焊接加工的9个主要问题

今日，恒宇泰金属小编带大家，了解与认识不锈钢焊接加工的9个主要问题。

第一、不锈钢和不锈耐酸钢是什么？

答：金属材料中铬含量的主要元素(镍、钼等元素)

能使钢处于钝化状态、具有不锈特性的钢。耐酸钢则是指在酸、碱、盐 等强腐蚀介质中耐蚀的钢。

第二、奥氏体不锈钢是什么？常用的牌号有哪些？

答：奥氏体不锈钢应用最广泛，品种最多。

18—8系列：0Cr19Ni9(304)0Cr18Ni8(308)

18—12系列：00Cr18Ni12Mo2Ti(316L)

25—13系列：0Cr25Ni13(309)

25—20系列：0Cr25Ni20等

第三、为什么焊接不锈钢有一定的工艺难度？

答：主要工艺难度如下：1、不锈钢材料热敏感性较强，在450～850℃温区停留时间稍长，焊缝和热影响区耐腐蚀性严重下降。2、容易出现热裂纹。3、高温氧化严重，保护不良。4、线膨胀系数大，焊接变形大。

第四、为什么要采取有效的工艺措施焊接奥氏体不锈钢？

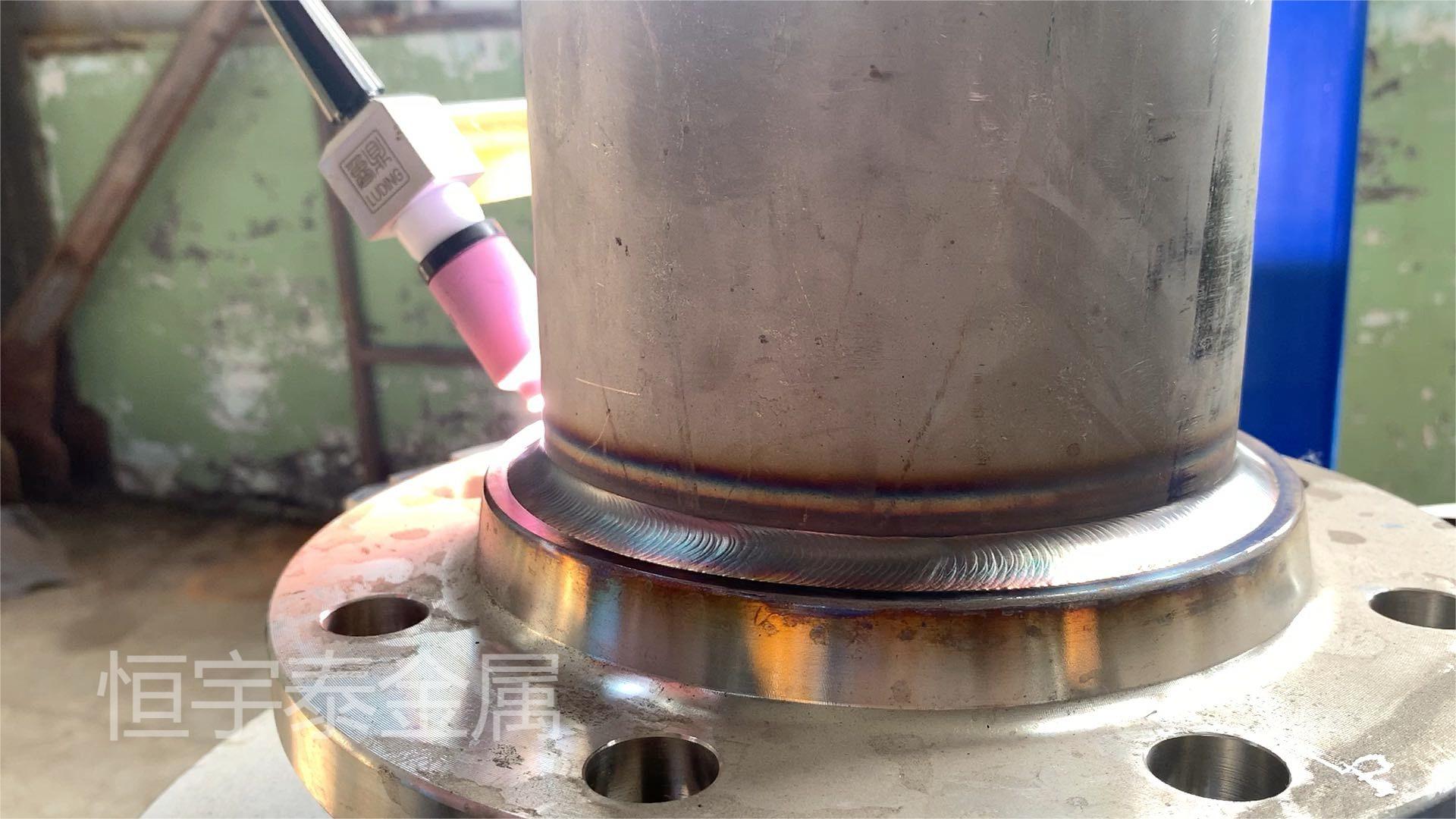

答：一般工艺措施如下：1、焊接材料应根据母材的化学成分严格选择。2、小电流.，快速焊接；小线能量，减少热输入。3、细直径焊丝、焊条，不摆动，多层多道焊。4、强制冷却焊缝和热影响区，减少450～850℃停留时间。5、TIG氩气保护焊缝背面。6、接触腐蚀介质的焊缝最终焊接。7、钝化焊缝和热影响区。

第五、奥氏体不锈钢与碳钢、低合金钢焊接(异种钢焊接)选用25-13系列焊丝及焊条？

答：连接奥氏体不锈钢、碳钢、低合金钢的异种钢焊接接头必须采用25-13系列焊丝(309、309L)焊条(奥312、奥307等)。如果使用其他不锈钢焊接材料，马氏体组织会在碳钢和低合金钢一侧的熔合线上产生冷裂纹。

第六、为什么实心不锈钢焊丝要用98%Ar2%O2保护气体的气体？

答：实心不锈钢焊丝MIG焊接时，如果采用纯氩气保护，熔池表面张力大，焊缝成型不良，呈驼背焊缝形状。加入1～2%的氧气，降低熔池表面张力，使焊缝光滑美观。

第七、为什么实心不锈钢焊丝MIG焊缝表面发黑？

答：实心不锈钢焊丝MIG焊接速度快(30～60cm/min)，气体喷嘴已运行到前熔池区域，焊缝仍处于红热高温状态，被空气氧化，表面产生氧化物，焊缝变黑。酸洗钝化可去除黑色皮肤，恢复不锈钢原有表面颜色。

第八、为什么实心不锈钢焊丝需要脉冲电源才能实现射流过渡，无飞溅焊接？

答：实心不锈钢焊丝MIG焊接时，φ1.2当电流时，焊丝I≥260—280A，射流过渡可以实现；熔滴小于此值为短路过渡，飞溅较大，一般不能使用。只使用带脉冲的MIG脉冲电流大于电源300A，才能实现80—260A脉冲射滴在焊接电流下过渡，无飞溅焊接。

第九、为什么药芯不锈钢焊丝用于不锈钢焊丝CO2气体保护无脉冲电源？

答：目前常用的药芯不锈钢焊丝（如308、309等），焊丝内的焊药配方按CO2焊接化学冶金反应是在气体保护下开发的，不能用于MAG或MIG焊接；不能使用带脉冲的弧焊电源。
