不锈钢的焊接重点和注意事项

对于不锈钢的焊接，许多人还不能掌握其要领，无法触摸到焊接的重要性，在这里恒宇泰金属小编将为大家分享员工累积的经验，爱的小伙伴珍藏起来。

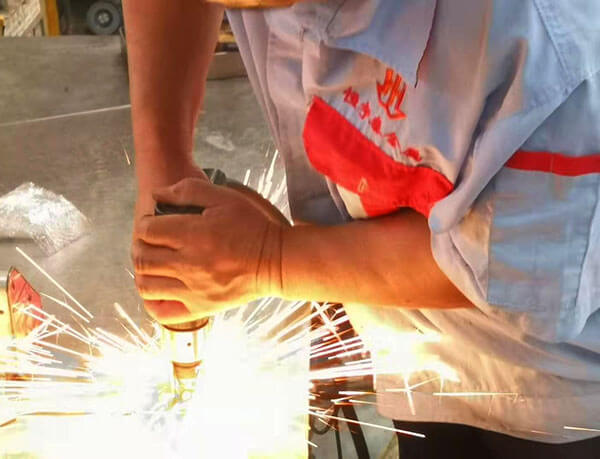

1、电源采用垂直外特性，直流时采用正极性（焊丝接负极）；

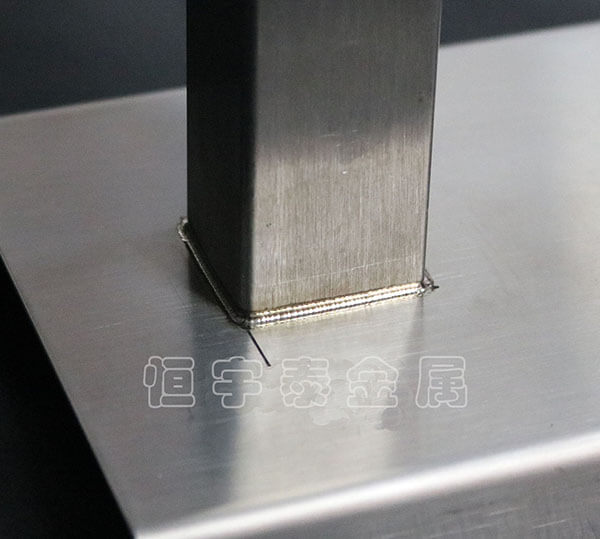

2、通常适用于焊接小于6mm的薄板，其特点是焊缝成形美观、焊接变形量很小；

3、保护气体氩气纯度99.99%。焊接电流50-150A氩气流量8-10L/min、电流150-250A氩气流量12-15L/min；

4、钨极凸出于气体喷嘴之长,4-5mm为佳，角焊及其他遮蔽性较差之部位为2-3mm，开槽深度为5-6mm，喷嘴到作业之距离通常不会大于15mm；

5、为了防止焊接气孔的产生，焊接部位若有铁锈和油污必须进行清洗；

6、焊接电弧的长短，焊普通钢,2-4mm为佳，焊不锈钢，1-3mm为佳，太长的保护效果较差；

7、在对接打底过程中，为了避免底层焊道后表面氧化，还需对后表面进行气体保护；

8、为了使氩气对焊接熔池起到良好的保护作用，并方便施焊作业，钨极中心线和焊接处的工件之间通常要保持80-85°角，填充焊丝和工件表面的夹角尽量小，通常在10°左右；

9、防风和换气。有风时务请使用挡网，同时房间要有相应换气措施。

不锈钢TIG焊的重点和注意事项

1.采用平特性焊接电源，直流时采用反极性（焊丝接正极）

2.通常使用纯氩（纯度为99.99%）或者Ar+2%O2的气体，流速为20-25L/min。

3.电弧长度，不锈钢的MIG焊接，一般都在喷射过渡的条件下来施焊，电压要调整到弧长在4-6mm的程度。
